Как правильно распиновать фару на автомобиле Мазда 6 — подробная инструкция и схема

Фары Мазда 6 – важный элемент автомобиля, обеспечивающий надежную видимость в условиях ночной езды и плохой погоды. Однако перед установкой фар стоит ознакомиться с их распиновкой и основными принципами подключения.

Распиновка – это способ разводки проводов и подключения фар к электрической системе автомобиля. От правильности распиновки зависит стабильность работы фар и безопасность водителя и пассажиров на дороге. Основные принципы подключения фары Мазда 6 включают в себя следующие моменты.

Во-первых, необходимо убедиться в соответствии цветов проводов фары и проводов системы автомобиля. Обычно камера и косолек фары имеют цветную маркировку, которая совпадает с цветом проводов электрической системы. Это позволяет проще сопоставить нужные провода и избежать ошибок в подключении.

Описание модели Mazda 6

Машина пользуется популярностью как среди семейных покупателей, так и у любителей динамичного вождения.

Модель предлагает стильный дизайн, высокую комфортность и современные технологии.

Мазда 6 воплощает философию дизайна, которую называют Компактное движение.

Ее внешний вид отличается элегантностью и динамичностью.

Стильный передний гриль, жгутовидные передние фары и атлетичные линии корпуса делают эту модель привлекательной и современной.

Доступные комплектации

Мазда 6 предлагается в различных комплектациях, которые отличаются по уровню оснащения и мощности двигателя.

Один из вариантов предлагает 2.0-литровый бензиновый двигатель мощностью 150 лошадиных сил,

другой – 2.5-литровый бензиновый двигатель мощностью 184 лошадиных сил.

Кроме того, машина может быть представлена в дизельной версии с 2.2-литровым двигателем мощностью 175 лошадиных сил.

Особенности и комфорт

Интерьер Mazda 6 отличается высоким уровнем комфорта и качественной отделкой.

Модель оснащена современными технологиями, такими как экран мультимедиа системы,

климат-контроль, электропривод сидений и многое другое.

Водительская панель выполнена лаконично и функционально, что позволяет управлять всеми нужными функциями автомобиля с легкостью.

Несмотря на свою бизнес-классовую классификацию, Mazda 6 обладает высокой динамикой и отличной управляемостью.

Она оснащена передовыми системами безопасности, которые обеспечивают защиту для водителя и пассажиров.

Также модель имеет большой багажник, что делает ее удобным вариантом для путешествий и повседневного использования.

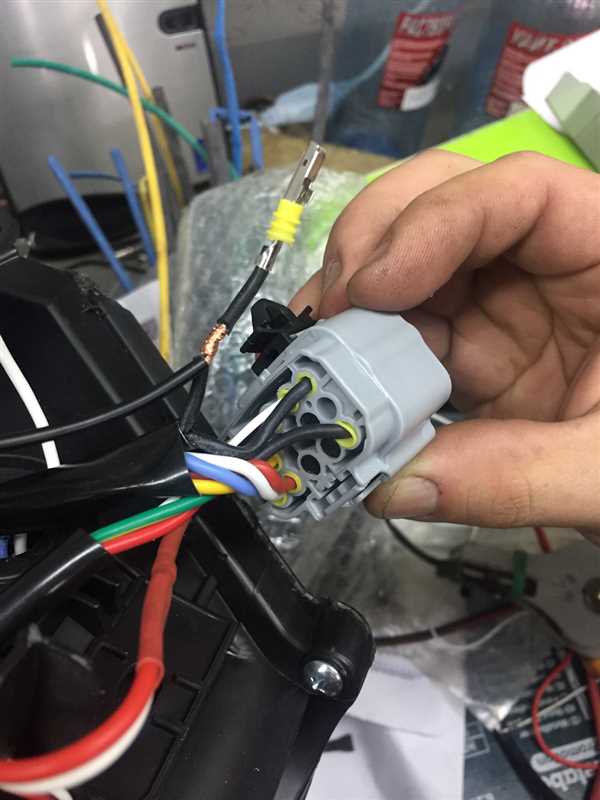

Распиновка фары Мазда 6

Распиновка фары Мазда 6 представляет собой совокупность контактов, которые используются для правильного подключения фары к автомобилю. Знание правильной распиновки позволяет выполнить установку фары без ошибок и гарантирует надежное функционирование осветительных приборов.

Распиновка фары Мазда 6 обычно состоит из следующих контактов:

• Контакт питания (обычно обозначается буквой P) – отвечает за подачу электроэнергии на фару;
• Контакты заземления (обычно обозначаются буквой G) – отвечают за создание заземляющей цепи и обеспечивают надежное подключение фары;
• Контакт для подключения габаритного света (обычно обозначается буквой L) – отвечает за активацию габаритных огней вместе с основным светом фары;
• Контакт для подключения поворотного указателя (обычно обозначается буквой T) – отвечает за активацию поворотного сигнала на фаре;
• Контакт для подключения дальнего света (обычно обозначается буквой H) – отвечает за активацию дальнего света на фаре;
• Контакт для подключения ближнего света (обычно обозначается буквой R) – отвечает за активацию ближнего света на фаре.

Контакты располагаются на задней стороне фары и обычно обозначаются соответствующими буквами. При подключении фары Мазда 6 необходимо обратить внимание на правильное соответствие контактов автомобиля и фары для исключения возможных ошибок при подключении.

Типы фар

1. Галогенные фары

   Галогенные фары являются самыми популярными и простыми в использовании. Они оснащены галогеновыми лампами, которые обеспечивают достаточно яркий свет. Такие фары имеют стандартную распиновку и подключаются с использованием обычных проводов.

2. Ксеноновые фары

   Ксеноновые фары используют газоразрядную лампу, которая создает яркий и белый свет. Для подключения таких фар требуется балласт, который преобразует напряжение и обеспечивает стабильную работу лампы.

   При установке ксеноновых фар необходимо использовать специальные адаптеры для правильного подключения.

3. Светодиодные фары

   Светодиодные фары становятся все более популярными благодаря своей эффективности и долговечности. Они обеспечивают яркий и ровный свет, что повышает безопасность на дороге. Подключение светодиодных фар может отличаться в зависимости от их модели и производителя, поэтому рекомендуется обращаться к инструкции по установке.

Выбор типа фар для Мазда 6 зависит от предпочтений владельца, а также от требований дорожных правил и норм. Важно учитывать совместимость фар с автомобилем и проводить правильное подключение для обеспечения безопасности на дороге.

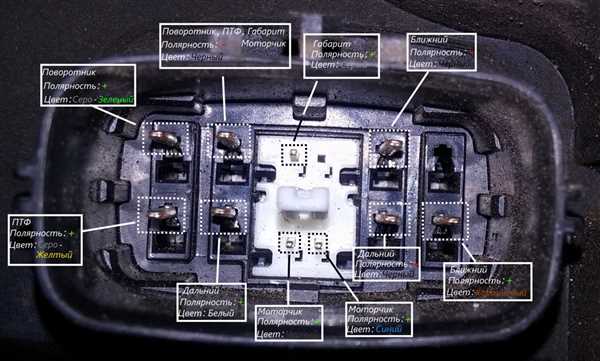

Обозначение контактов

Распиновка фары Мазда 6 включает в себя несколько контактов, каждый из которых отвечает за определенную функцию. Знание обозначения контактов поможет правильно подключить фару и избежать ошибок.

Контакт 1 (LOW BEAM)

Контакт 1, также известный как LOW BEAM (ближний свет), отвечает за работу основной фары автомобиля. Включив этот контакт, вы активируете ближний свет фары Мазда 6.

Контакт 2 (HIGH BEAM)

Контакт 2, также известный как HIGH BEAM (дальний свет), отвечает за работу дополнительной фары автомобиля. Включив этот контакт, вы активируете дальний свет фары Мазда 6.

Правильное подключение этих контактов в соответствии с распиновкой позволит вам полноценно использовать фару Мазда 6 и обеспечит безопасность и комфорт при вождении.

Основные принципы подключения

Подключение фары Мазда 6 требует соблюдения нескольких основных принципов. Перед началом работы важно ознакомиться с распиновкой и не допустить ошибок при подключении.

Шаг 1: Проверка напряжения

Перед подключением фары необходимо убедиться в соответствии напряжения автомобиля и фары. В случае несоответствия этих значений, может возникнуть повреждение фары или проблемы с электрической системой автомобиля.

Шаг 2: Изучение распиновки

Ознакомьтесь с распиновкой фары Мазда 6, чтобы правильно подключить провода. Это важно для избежания ошибок и повреждения проводки. Обычно в руководстве пользователя или спецификации автомобиля можно найти информацию о правильной распиновке.

Шаг 3: Подключение проводов

Соответствующие провода фары должны быть правильно подключены к соответствующим проводам в автомобиле. Обычно провода разного цвета используются для указания правильного подключения. Проверьте, правильно ли подключены провода, чтобы предотвратить возможные проблемы в будущем.

Пример подключения фары Мазда 6:

• Черный провод — заземление
• Красный провод — питание
• Желтый провод — сигнальные лампы
• Синий провод — дальний свет
• Зеленый провод — ближний свет

Убедитесь, что каждый провод подключен к правильному месту, чтобы фара работала корректно и безопасно.

Особенности подключения к бортовой сети

При подключении фары Мазда 6 к бортовой сети необходимо учитывать несколько особенностей.

Во-первых, необходимо определиться со способом подключения: напрямую к аккумулятору или через реле. При напрямую подключении следует учитывать, что фара будет работать включенной даже при выключенном двигателе. При подключении через реле фара будет включаться только при работающем двигателе, что может быть более энергоэффективным решением.

Во-вторых, необходимо правильно выбрать проводку и коннекторы для подключения. Рекомендуется использовать провода сечением не менее 1,5 мм2 для обеспечения надежного подключения и минимизации потери напряжения. Также необходимо проверить совместимость коннекторов фары Мазда 6 с выбранными проводами и коннекторами бортовой сети.

В-третьих, при подключении к бортовой сети следует учитывать положение предохранителей и реле. Необходимо установить дополнительные предохранители для защиты фары от перегрузок и короткого замыкания. Также следует проверить правильность работы реле, чтобы убедиться, что они включают и выключают фару в нужный момент времени.

В-четвертых, желательно установить дополнительные элементы безопасности, такие как резисторы для предотвращения ошибок системы контроля света фары и антивандальные болты, чтобы предотвратить кражу фары.

Учитывая эти особенности, можно безопасно и эффективно подключить фару Мазда 6 к бортовой сети.

Проверка и регулировка

После подключения фары Мазда 6 необходимо произвести проверку и регулировку ее работы. Это важный этап, который позволяет обеспечить безопасность и комфорт при вождении.

Проверка

Перед проверкой фары необходимо убедиться, что автомобиль находится на ровной поверхности и стоит на месте. Затем следует включить фары и просмотреть их работу, обратив внимание на следующие моменты:

• Яркость – убедитесь, что свет фар достаточно яркий и равномерный;
• Направление – проверьте, что свет фар направлен прямо вперед и не слепит водителей на встречной полосе;
• Цвет – установите фары на одинаковую температуру света, чтобы избежать изменения цвета освещения;
• Регулировка – убедитесь, что возможность регулировки угла наклона фар работает корректно.

Регулировка

Если фары Мазда 6 необходимо отрегулировать, то следуйте инструкциям, указанным в руководстве по эксплуатации автомобиля. Обычно регулировка производится при помощи специальных винтов или регулировочных планок, которые находятся вблизи фар.

Рекомендуется обращаться к специалистам или сервисному центру для проведения регулировки фар. Это позволит гарантировать правильную работу фар и обеспечить безопасность во время движения.

Проверка работоспособности фары

Прежде чем приступить к подключению фары на Мазда 6, необходимо убедиться в ее работоспособности. Для этого можно выполнить несколько простых шагов.

1. Проверьте соединение и проводку. Внимательно осмотрите проводку от фары до силового блока. Убедитесь, что провода не повреждены и хорошо подключены.

2. Проверьте предохранители на наличие повреждений. Проверьте предохранители, отвечающие за работу фары. При необходимости замените их новыми.

3. Проведите проверку напряжения. Используя вольтметр, измерьте напряжение на проводе, подключенном к фаре. Если напряжение отсутствует или ниже нормы, проверьте соединение и проводку еще раз.

4. Проверьте состояние лампы. Осмотрите лампу на наличие повреждений и проверьте, что она хорошо вставлена. При необходимости замените лампу новой.

Признак неисправности	Возможная причина	Решение
Фара не работает	Поврежденные провода	Проверьте и восстановите проводку
Фара не работает	Поврежденные предохранители	Замените предохранители
Фара не работает	Низкое напряжение	Проверьте соединение и проводку, установите нормальное напряжение
Фара не работает	Поврежденная лампа	Замените лампу

После проверки работоспособности фары можно приступить к ее подключению в соответствии с распиновкой Мазда 6. Важно следовать указанным в инструкции шагам и не допускать ошибок при подключении, чтобы избежать возможных проблем с работой фары и электрооборудования автомобиля в целом.

Проверка регулировки фары

После подключения фары Мазда 6 и перед тем, как отправиться на дорогу, необходимо проверить регулировку фары. Ведь правильная регулировка фары играет важную роль в обеспечении безопасности на дороге.

Для проверки регулировки фары потребуется уровень и пустой участок дороги, на котором можно провести испытание.

Процедура проверки регулировки фары Мазда 6:

1. Подготовьте уровень и разместите его на плоской поверхности возле фары автомобиля.
2. Выключите все источники света в комнате или гараже, где будет проводиться проверка.
3. Включите автомобильные фары.
4. Убедитесь, что световые пучки от обеих фар падают параллельно земле и не перекрывают друг друга.
5. Сфокусируйтесь на линии, на которой падает световой луч. Она должна быть четкой, ровной и не перекошенной.
6. Повторите те же шаги с аварийной сигнализацией, чтобы проверить их регулировку.

Если регулировка фары Мазда 6 не соответствует заданным параметрам, необходимо обратиться к специалистам для установки и настройки фары.

Необходимость регулировки фары Мазда 6

Основная функция регулировки фары заключается в том, чтобы правильно настроить направление луча света. Если фары настроены неправильно, это может привести к неправильному освещению дороги или ослеплению других водителей. Помимо этого, неправильно отрегулированная фара может не соответствовать требованиям ГИБДД и привести к штрафным санкциям.

Регулировка фары Мазда 6 производится с использованием специального регулировочного винта. Для этого необходимо обратиться к квалифицированному специалисту или самостоятельно ознакомиться с руководством по эксплуатации автомобиля.

Признаки необходимости регулировки фары Мазда 6

1. Плохое освещение дороги.

Если вы замечаете, что свет от фар плохо освещает дорогу, то это может быть признаком того, что фары нуждаются в регулировке. При правильно отрегулированной фаре свет должен быть равномерным и обеспечивать хорошую видимость на дороге.

2. Расстройство лучей света.

Если лучи света на фаре направлены неправильно, они могут ослеплять других водителей или создавать мерцающий эффект. Это может привести к опасности на дороге и стать причиной ДТП. В таком случае необходимо провести регулировку фары для правильного направления луча света.

Как часто следует регулировать фары

Рекомендуется регулировать фары автомобиля Мазда 6 не реже 1 раза в год или при появлении вышеуказанных признаков. Также регулировку фары следует проводить после замены или ремонта фары, а также после замены аккумуляторной батареи.

Правильная регулировка фары Мазда 6 обеспечивает безопасность на дороге и комфорт во время вождения. Следите за состоянием фар и при необходимости обратитесь к специалисту для проведения регулировки.

Правильная распиновка включает в себя подключение проводов к соответствующим контактам. Для этого необходимо ознакомиться с инструкцией, предоставленной производителем, или обратиться к специалистам.

Таким образом, перед подключением фары Мазда 6 необходимо тщательно изучить распиновку и следовать указаниям производителя, чтобы обеспечить корректную работу данного элемента и безопасность во время движения.

Важность правильной распиновки фары

Важность правильной распиновки фары связана с тем, что эта процедура гарантирует корректное соединение каждого провода с соответствующим контактом. Неправильная распиновка может привести к тому, что провода будут неправильно подключены, что может привести к перегреву, короткому замыканию или даже повреждению электрической системы автомобиля.

Проверка правильной распиновки фары

Перед подключением фары следует убедиться, что правильно расположены все провода и контакты. Наиболее надежным способом является использование схемы распиновки, предоставленной производителем автомобиля или фары. Здесь важно аккуратно сопоставить каждый провод с его контактом, чтобы избежать ошибок в подключении.

Последствия неправильной распиновки фары

Неправильная распиновка фары может иметь серьезные последствия. Ошибка в соединении проводов может привести к неработающей фаре, потере освещения, неправильному функционированию автоматической системы включения света или перегрузке электрической сети автомобиля. Более серьезные последствия могут включать повреждение проводки, перегрев или короткое замыкание, что может привести к дорогостоящему ремонту или даже аварии.

В итоге, для правильного и безопасного подключения фары на автомобиле Мазда 6 необходимо уделить должное внимание правильной распиновке. Это поможет избежать проблем с электрической системой автомобиля и обеспечит надежное и безопасное функционирование фары в течение всего срока службы автомобиля.
