Устройство и принцип действия главного тормозного цилиндра ГАЗ-52 — рассмотрим работу основного привода и принцип работы!

Газель – это известный грузовик и автобус, выпускаемый российским автопроизводителем ГАЗ. Грузовые автомобили этой серии, в том числе ГАЗ-52, успешно эксплуатируются в России и за ее пределами. Одним из ключевых компонентов тормозной системы ГАЗ-52 является главный тормозной цилиндр, который играет важную роль в обеспечении безопасности движения.

Устройство главного тормозного цилиндра ГАЗ-52 включает в себя ряд деталей, которые тесно сотрудничают между собой для обеспечения эффективной работы системы тормозов. Внутри цилиндра находится поршень, который двигается под действием главного тормозного вала. При нажатии на педаль тормоза водителем, давление осуществляется на поршень главного цилиндра, заставляя его перемещаться вперед.

Принцип действия главного тормозного цилиндра ГАЗ-52 основан на передаче гидравлического давления на тормозные механизмы колес. При движении поршня вперед, гидравлическая жидкость из главного цилиндра передается в тормозные механизмы колес по тормозным трубкам, что приводит к сжатию колодок и снижению скорости автомобиля.

В случае неисправности главного тормозного цилиндра ГАЗ-52, торможение может быть нарушено, что повлечет за собой риск дорожно-транспортного происшествия. Поэтому регулярная проверка и обслуживание главного тормозного цилиндра необходимы для безопасности водителя и пассажиров.

Устройство главного тормозного цилиндра

Устройство главного тормозного цилиндра состоит из следующих основных компонентов:

Бачок для тормозной жидкости

Бачок для тормозной жидкости является резервуаром, в котором хранится тормозная жидкость. Он обычно расположен сверху цилиндра и имеет прозрачную крышку, чтобы можно было контролировать уровень жидкости. Бачок постоянно поддерживает давление тормозной жидкости, чтобы обеспечивать надлежащую работу тормозной системы.

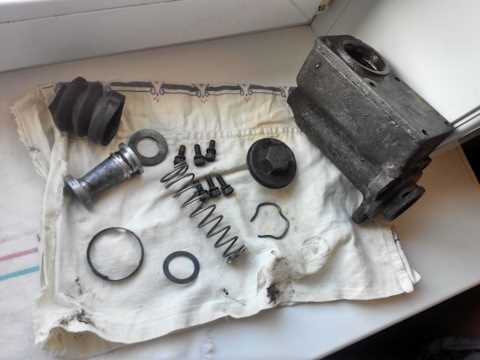

Камера главного цилиндра

Камера главного цилиндра — это полость внутри цилиндра, в которой движется поршень. Когда водитель нажимает на педаль тормоза, главный цилиндр переносит силу нажатия на гидравлическую тормозную систему автомобиля.

Рабочая камера главного цилиндра подключена к каждому колесу через тормозные трубки. При нажатии на педаль тормоза, поршень главного цилиндра передвигается вперед, увеличивая давление тормозной жидкости в камере. Это давление передается по тормозным трубкам к тормозным колодкам, которые зажимаются и накладывают тормозное усилие на колеса автомобиля.

Главный тормозной цилиндр является ключевым компонентом тормозной системы ГАЗ-52, обеспечивающим эффективную и надежную работу тормозов. Регулярная проверка и обслуживание главного цилиндра важно для обеспечения безопасности вождения и сохранения тормозной системы в исправном состоянии.

Конструктивные особенности цилиндра

Основные конструктивные особенности цилиндра ГАЗ-52 включают:

1. Металлический корпус, выполненный из высокопрочной стали и имеющий цилиндрическую форму.
2. Поршень, который перемещается внутри корпуса цилиндра под действием давления тормозной жидкости.
3. Уплотнительные кольца, которые обеспечивают герметичность соединения между корпусом цилиндра и поршнем.
4. Тормозной бачок, который служит для хранения запаса тормозной жидкости и поддержания заданного уровня давления в системе.
5. Трубопроводы, которые соединяют цилиндр с тормозными механизмами колес.
6. Прокачивающее устройство, например, насос, которое служит для поддержания оптимального давления в системе путем нагнетания тормозной жидкости.

Все эти компоненты работают совместно для обеспечения эффективной работы тормозной системы и безопасности движения автомобиля ГАЗ-52.

Принцип работы цилиндра

Принцип работы цилиндра основан на использовании главного поршня, который перемещается внутри цилиндрического корпуса. При нажатии на педаль тормоза, главный поршень начинает перемещаться под воздействием гидравлического давления, создаваемого в гидравлическом бачке.

В процессе движения главного поршня, главный тормозной цилиндр блокирует и перекрывает каналы, связывающие гидравлический бачок с тормозными механизмами автомобиля. После этого он открывает каналы, связывающие тормозные механизмы с нижней половиной цилиндра, позволяя гидравлическому давлению пройти и активировать тормозные колодки или суппорты.

Работа главного тормозного цилиндра ГАЗ-52 основана на преобразовании механического воздействия на педаль тормоза в гидравлическое давление, которое затем передается по гидравлической системе и воздействует на тормозные механизмы. Благодаря этому принципу работы, главный тормозной цилиндр ГАЗ-52 обеспечивает надежное и эффективное торможение автомобиля.

Компоненты главного тормозного цилиндра

• 1. Корпус цилиндра – изготовлен из металлического сплава и предназначен для обеспечения прочности и надежности работы тормозного механизма.
• 2. Главный поршень – основной рабочий элемент цилиндра, который перемещается под действием давления воздуха или гидравлической жидкости и создает силу для нажатия на тормозные колодки или тормозные барабаны.
• 3. Клапан управления – предназначен для контроля и регулировки давления воздуха или гидравлической жидкости, подаваемой на главный поршень. Он обеспечивает правильное функционирование тормозной системы и позволяет водителю регулировать силу торможения.
• 4. Рабочий цилиндр – собственно металлический цилиндр, внутри которого располагаются главный поршень и клапан управления. Он служит для защиты и обеспечения надежной работы этих компонентов.
• 5. Уплотнительные кольца – используются для обеспечения герметичности соединений между различными частями тормозного цилиндра. Они предотвращают утечку воздуха или гидравлической жидкости и обеспечивают эффективность торможения.
• 6. Разъемы и штуцеры – предназначены для подключения тормозных трубок или шлангов, через которые осуществляется подача воздуха или гидравлической жидкости в цилиндр и далее по тормозной системе автомобиля.
• 7. Датчики и зажимы – устанавливаются для контроля и фиксации работы компонентов главного тормозного цилиндра, а также для обеспечения безопасности и обнаружения возможных неисправностей.

Все эти компоненты совместно обеспечивают точное и надежное функционирование главного тормозного цилиндра ГАЗ-52, позволяя водителю эффективно управлять тормозами своего грузового автомобиля.

Главный поршень и толкатель

Поршень представляет собой трубчатую деталь, выполненную из металла высокой прочности. Он движется в цилиндре главного тормозного цилиндра вверх и вниз под воздействием тормозной жидкости.

Главный поршень оснащен толкателем, который передает давление от поршня на тормозные колодки. Толкатель является подвижной деталью, которая соединена с поршнем при помощи штока. Он обеспечивает передачу силы от поршня на тормозные колодки и контролирует их движение.

Под воздействием нажатия на педаль тормоза, главный поршень начинает двигаться вниз по цилиндру, создавая давление в тормозной системе. Давление передается через толкатель на тормозные колодки, что приводит к их сжатию и остановке автомобиля.

Главный поршень и толкатель являются важными элементами главного тормозного цилиндра ГАЗ-52, обеспечивающими эффективную работу тормозной системы и безопасность автомобиля.

Бачок для тормозной жидкости

Расположенный на главном тормозном цилиндре, бачок обеспечивает непрерывное питание тормозной жидкостью в цилиндр и тормозные колодки. В случае, если уровень жидкости снижается, бачок автоматически поддерживает его путем регулярного подачи жидкости из резервуара. Для этого бачок оснащен специальным клапаном, который контролирует уровень жидкости и поддерживает его на необходимом уровне.

Бачок для тормозной жидкости также имеет индикатор, обеспечивающий визуальное оповещение о необходимости долива жидкости. Это важно для своевременного мониторинга уровня жидкости и предотвращения проблем с тормозной системой. При низком уровне жидкости индикатор подает сигнал водителю, что требуется долить тормозную жидкость.

Трубки и шланги

Главный тормозной цилиндр ГАЗ-52 включает в себя систему трубок и шлангов, которая играет важную роль в передаче тормозной жидкости от цилиндра к колесам автомобиля. Это позволяет обеспечить надежное и быстрое действие тормозов.

В системе применяются трубки различного диаметра, которые изготавливаются из прочного и коррозионностойкого материала, такого как медь или алюминий. Такие материалы обеспечивают долговечность системы и защищают от воздействия влаги и агрессивных химических веществ, содержащихся в тормозной жидкости.

Трубки и шланги соединяются между собой и с другими элементами тормозной системы при помощи специальных фитингов и муфт. Это обеспечивает герметичность системы и предотвращает утечку тормозной жидкости.

Важным элементом системы трубок и шлангов является гибкая металлическая трубка, которая позволяет компенсировать небольшие вибрации и движение подвижных частей автомобиля, таких как передняя и задняя оси. Это обеспечивает надежную передачу тормозного усилия и позволяет эффективно использовать тормозную систему.

Основные требования к трубкам и шлангам:

• Высокая прочность и стойкость к коррозии и износу;
• Герметичность, чтобы избежать утечки тормозной жидкости;
• Соответствие стандартам и требованиям безопасности;
• Удобство монтажа и замены;
• Долговечность и надежность работы в различных условиях эксплуатации.

Рекомендации по эксплуатации и обслуживанию:

1. Регулярно проверяйте состояние трубок и шлангов на наличие трещин, изломов или коррозии.
2. Не применяйте острых или режущих инструментов при монтаже или замене трубок и шлангов, чтобы избежать их повреждения.
3. При обнаружении повреждений или утечек немедленно заменяйте трубки или шланги.
4. Периодически проводите смазку гибких металлических трубок, чтобы предотвратить их заедание и обеспечить гибкость.
5. При монтаже трубок и шлангов следите за правильным подключением и запрессовкой фитингов для обеспечения герметичности системы.

Соблюдение этих рекомендаций позволит вам поддерживать в хорошем состоянии систему трубок и шлангов главного тормозного цилиндра ГАЗ-52 и обеспечить надежную работу тормозной системы вашего автомобиля.

Действие главного тормозного цилиндра

Главный тормозной цилиндр устанавливается на раму автомобиля и крепится к рулевой колонке. Он состоит из основного цилиндрического корпуса, в котором передвигается поршень.

Внутри цилиндрового корпуса расположены главный клапан, который контролирует переключение гидравлического давления между передними и задними тормозами, а также многочисленные поршневые уплотнения, обеспечивающие герметичность работы цилиндра и отсутствие утечек.

Принцип действия главного тормозного цилиндра

Когда водитель нажимает педаль тормоза, создается механическое давление, которое передается на поршень главного тормозного цилиндра. Под давлением поршень начинает перемещаться внутри цилиндрового корпуса.

Перемещение поршня открывает клапан, позволяя гидравлическому давлению, созданному поршнем, пройти в гидротрансформатор тормозов. В гидротрансформаторе тормозов гидравлическое давление усиливается, после чего передается к тормозным механизмам всех колес автомобиля.

Следует отметить, что главный тормозной цилиндр обладает важным свойством — он является симметричной системой, то есть в случае поломки одной из поршневых частей, другие поршни продолжат обеспечивать работоспособность системы. Это увеличивает надежность работы автомобиля и безопасность его использования.

Функциональная роль цилиндра в тормозной системе

Создание гидравлической системы

Одна из основных функций главного тормозного цилиндра — создание гидравлической системы. Он служит для передачи давления, созданного водителем на педаль тормоза, к тормозным колодкам или тормозным цилиндрам на каждом колесе. Цилиндр преобразует механическое давление на педали в гидравлическое давление, которое нужно для активации тормозов.

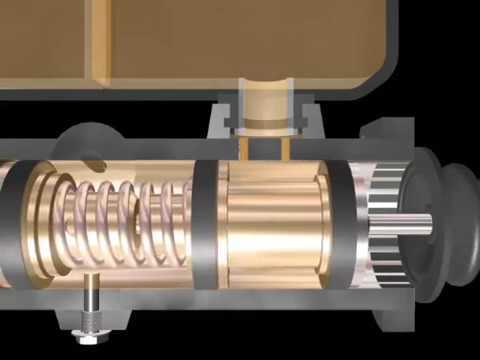

Регулировка тормозной силы

Главный тормозной цилиндр также играет важную роль в регулировке тормозной силы на каждом колесе. Он оснащен специальными поршнями, которые позволяют уравновесить распределение давления на передние и задние тормоза. Это позволяет достичь оптимальной тормозной силы и обеспечить стабильное торможение автомобиля.

Кроме того, цилиндр способен регулировать уровень тормозной силы в зависимости от скорости движения автомобиля. На низкой скорости система может обеспечить более интенсивное торможение, а на высокой — более мягкое. Такая возможность регулировки помогает повысить безопасность и комфортность вождения.

Особенности работы главного тормозного цилиндра

Принцип действия главного тормозного цилиндра

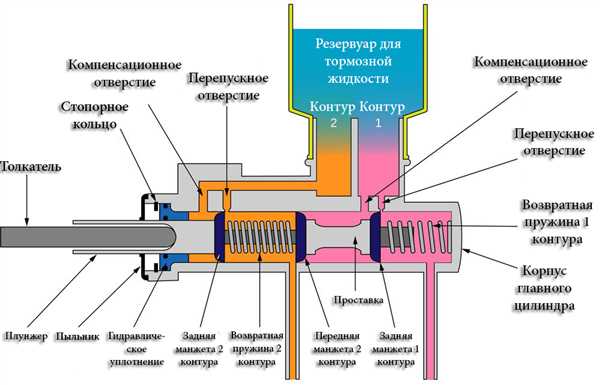

Главный тормозной цилиндр состоит из двух камер и поршней. Первая камера соединена с передними тормозными механизмами, а вторая – с задними. Когда водитель нажимает на педаль тормоза, механическое давление передается через тягу к главному тормозному цилиндру.

В каждой камере главного тормозного цилиндра находится поршень, который перемещается под давлением тормозной жидкости. При нажатии на педаль тормоза, сила воздействия передается на поршень, который создает гидравлическое давление в соответствующей камере. Это давление передается через трубки и шланги к тормозным механизмам.

Когда давление достигает дисков или барабанов тормозных механизмов, происходит трение, что приводит к замедлению или остановке колес. По мере отпускания педали тормоза, давление в камерах главного тормозного цилиндра снижается, поршни возвращаются в исходное положение, и тормозные механизмы перестают зажимать тормозные поверхности колес.

Особенности работы главного тормозного цилиндра ГАЗ-52

Главный тормозной цилиндр ГАЗ-52 имеет две камеры с поршнями, что позволяет обеспечить надежность и одновременное функционирование передней и задней тормозной системы. При этом, каждая камера имеет свой отдельный тормозной контур и тормозной жидкости не смешиваются между камерами.

Такая конструкция главного тормозного цилиндра ГАЗ-52 делает его более надежным и обеспечивает возможность работы одного контура даже при возникновении поломки в другом. Если, например, произойдет утечка тормозной жидкости в одной камере, другая камера будет продолжать функционировать, обеспечивая остановку автомобиля.

Кроме того, главный тормозной цилиндр ГАЗ-52 имеет систему регулировки зазора между поршнем и цилиндром. Это позволяет поддерживать оптимальный зазор и обеспечивает быстрый отклик тормозной системы, повышая безопасность и комфорт вождения автомобиля.

Современные аналоги главного тормозного цилиндра

С развитием автомобильной техники появились новые модели главных тормозных цилиндров, обладающие более совершенными характеристиками по сравнению с ГАЗ-52. Новые главные тормозные цилиндры подходят для автомобилей различных марок и моделей. Рассмотрим несколько современных аналогов главного тормозного цилиндра.

1. Bosch 0 204 123 366

Главный тормозной цилиндр Bosch 0 204 123 366 является популярным выбором для многих автовладельцев. Он обеспечивает надежное и плавное торможение, благодаря своему компактному и эффективному дизайну. Этот цилиндр имеет высокую степень защиты от возможных утечек и коррозии.

2. ATE 03.2326-0100.3

Главный тормозной цилиндр ATE 03.2326-0100.3 также является популярным выбором среди автолюбителей. Он характеризуется эргономичным дизайном, обеспечивающим комфорт и безопасность во время торможения. Этот цилиндр обладает высокой прочностью и долгим сроком службы, что делает его надежным выбором для автомобилей различных марок и моделей.

Современные аналоги главного тормозного цилиндра отличаются более совершенными техническими характеристиками, что позволяет им обеспечивать более эффективное и безопасное торможение. При выборе аналога нужно учитывать марку и модель автомобиля, а также индивидуальные потребности и предпочтения владельца.
