Ваз 21124 – главное реле — подробная схема и особенности работы автомобильного устройства

Главное реле в автомобиле ВАЗ 21124 играет важную роль в электрической цепи. Это компонент, который отвечает за подачу электроэнергии на различные устройства и системы автомобиля. Задача главного реле — обеспечивать надежное подключение и отключение электропитания, а также защищать электрическую сеть от перегрузок и короткого замыкания.

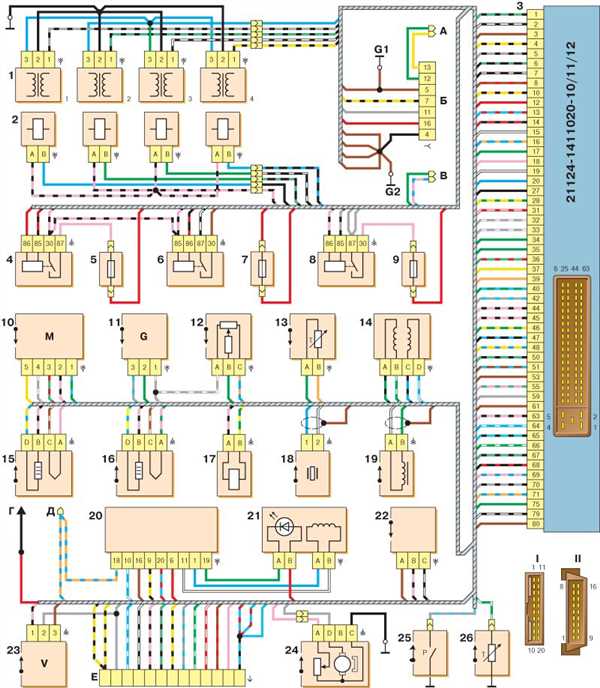

Схема подключения главного реле ВАЗ 21124

Главное реле ВАЗ 21124 имеет 4 контакта, которые необходимо правильно подключить для обеспечения нормальной работы автомобиля. Контакт №30 соединяется с аккумуляторной батареей, контакт №87 — с нагрузками, к которым подается питание. Контакт №85 соединяется с массой автомобиля, а контакт №86 — с кнопкой или выключателем.

Схема подключения главного реле ВАЗ 21124 имеет следующий порядок:

1. Контакт №30 соединяется с плюсовым полюсом аккумуляторной батареи.
2. Контакт №87 подключается к нагрузкам, которым требуется подача питания (например, фары).
3. Контакт №85 соединяется с массой автомобиля (корпусом).
4. Контакт №86 соединяется с кнопкой или выключателем. Эта кнопка позволяет управлять подачей питания на нагрузки.

Если главное реле ВАЗ 21124 неисправно или неправильно подключено, это может привести к сбоям в работе электрической системы автомобиля. В случае возникновения проблем с главным реле рекомендуется обратиться к специалистам для диагностики и ремонта. Правильное подключение и работа главного реле ВАЗ 21124 обеспечат надежное электропитание и защиту системы автомобиля от перегрузок и короткого замыкания.

Описание системы главного реле Ваз 21124

Система главного реле Ваз 21124 состоит из нескольких компонентов:

• Главное реле — основной элемент системы, управляющий подачей питания на электрические устройства. Реле активирует замкнутую цепь при включении зажигания.
• Провода и разъемы — соединяют главное реле с различными электрическими устройствами автомобиля, такими как фары, стеклоочистители и другие.
• Предохранители — защищают систему от перегрузок и короткого замыкания. Предохранители устанавливаются в специальные держатели и могут быть заменены при необходимости.
• Выключатель зажигания — используется для включения и отключения главного реле. Он расположен на панели приборов автомобиля и обладает двумя положениями: включено и выключено.

При включении зажигания сигнал передается от выключателя зажигания к главному реле. Главное реле активируется, замыкает цепь и позволяет питанию пройти к подключенным электрическим устройствам.

В случае неисправности главного реле Ваз 21124 могут возникнуть проблемы с работой освещения, стеклоочистителей и других электрических устройств автомобиля. В таком случае рекомендуется обратиться к специалистам для диагностики и ремонта системы главного реле.

Главное реле: назначение и принцип работы

Принцип работы главного реле основан на возбуждении электромагнита при подаче напряжения на соленоид. Когда на соленоид подается напряжение, возникает магнитное поле, которое притягивает контакты и закрывает цепь. При отключении напряжения на соленоиде, магнитное поле исчезает, и контакты открываются, разрывая цепь.

Главное реле обычно имеет несколько контактов, которые могут быть подключены к различным электрическим системам и устройствам автомобиля. Например, главное реле может использоваться для управления стартером, фарами, кондиционером, зарядкой аккумулятора и другими системами.

Главное реле играет важную роль в электрической системе автомобиля, так как обеспечивает надежное и безопасное подключение и отключение электрических цепей. Оно также помогает защитить систему от короткого замыкания и перегрузки, предотвращая повреждение устройств и оборудования автомобиля.

В связи с тем, что главное реле имеет ключевое значение для работы электрической системы автомобиля, рекомендуется регулярно проверять его работоспособность и при необходимости заменять на новое. При возникновении проблем со светом, стартером или другими электрическими системами автомобиля, стоит обратить внимание на состояние главного реле и его подключение.

Варианты места установки главного реле

Главное реле в Ваз 21124 может быть установлено в нескольких местах в моторном отсеке автомобиля:

1. На передней панели автомобиля

Одно из возможных мест установки главного реле — на передней панели автомобиля, вблизи сборки предохранителей. В этом случае главное реле будет легко доступно для диагностики и замены, однако подвержено воздействию внешних факторов, таких как пыль, влага и перепады температур.

2. В багажном отсеке

Еще одним вариантом установки главного реле является багажный отсек автомобиля. При такой установке реле будет защищено от внешних факторов, однако доступ к нему может быть затруднен.

Выбор места установки главного реле зависит от предпочтений владельца автомобиля, а также от требований к доступности и защите от внешних факторов. Рекомендуется устанавливать реле с учетом рекомендаций производителя и эксплуатационных условий.

Шема подключения главного реле на Ваз 21124

Шаг 1: Поиск места установки

Перед подключением главного реле необходимо определить место его установки. Обычно реле устанавливают в моторном отсеке автомобиля на специальные крепления.

Шаг 2: Подключение проводов

Для начала необходимо отключить аккумулятор автомобиля. После отключения аккумулятора можно приступить к подключению проводов главного реле. Обратите внимание на цвета проводов – они могут отличаться в зависимости от модели автомобиля.

• Красный провод – подключается к положительной клемме аккумулятора.
• Черный провод – подключается к заземлению автомобиля.
• Остальные провода (обычно зеленого и желтого цвета) подключаются к соответствующим системам автомобиля (например, фары, стартер и т.д.).

Шаг 3: Подключение реле к сигнальным проводам

Далее необходимо подключить главное реле к сигнальным проводам автомобиля. Сигнальные провода обычно подключаются к переключателям (например, к кнопке включения фар).

При подключении реле к сигнальным проводам необходимо соблюдать следующую последовательность:

1. Отсоедините сигнальные провода от переключателя.
2. Подключите клемму 86 главного реле к соответствующему сигнальному проводу, который уходит от переключателя.
3. Соедините вторую клемму многоконтактного разъема с массой или заземлением автомобиля.
4. Подсоедините оставшийся сигнальный провод от переключателя к клемме 85 главного реле.

После выполнения всех этих шагов главное реле на Ваз 21124 должно быть правильно подключено. Важно убедиться в надежности подключений и в отсутствии повреждений проводов. После подключения можно включить аккумулятор и проверить работу всех систем автомобиля, которые управляются главным реле.

Как правильно подключить главное реле на Ваз 21124

Главное реле на Ваз 21124 очень важный элемент электрооборудования автомобиля. Оно отвечает за подачу электроэнергии на несколько систем: систему зажигания, систему питания двигателя и систему кондиционирования.

Правильное подключение главного реле позволяет обеспечить нормальную работу указанных систем и защитить их от перегрузок и коротких замыканий.

Для подключения главного реле на Ваз 21124 необходимо выполнить следующие шаги:

1. Отключите аккумулятор автомобиля, чтобы предотвратить возможные короткие замыкания и обезопасить себя от поражения электрическим током.
2. Найдите главное реле в автомобиле. Оно находится в моторном отсеке на крышке блока предохранителей.
3. Проверьте схему подключения главного реле для Ваз 21124 в соответствии с инструкцией производителя или посмотрите на рисунок схемы подключения.
4. Освободите место для реле, аккуратно извлекая провода, к которым оно будет подключено.
5. Подключите провода к соответствующим контактам реле, следуя схеме подключения. Обратите особое внимание на правильное соединение проводов, чтобы избежать перекрестных подключений и перепутывания контактов.
6. Плотно закрепите главное реле на своем месте с помощью зажимов или крепежных элементов.
7. Проверьте правильность подключения, обратившись к инструкции производителя или посмотрев на рисунок схемы подключения. Убедитесь, что провода надежно закреплены и нет неправильных соединений проводов.
8. Подключите аккумулятор автомобиля и убедитесь, что главное реле функционирует нормально.

Правильное подключение главного реле на Ваз 21124 поможет обеспечить безопасную и надежную работу электрооборудования автомобиля. Если у вас возникают трудности или вопросы по подключению, всегда обратитесь к специалисту или посмотрите инструкцию производителя.

Замена главного реле на Ваз 21124: пошаговая инструкция

Главное реле автомобиля Ваз 21124 отвечает за подачу питания на различные системы автомобиля, такие как стартер, система зажигания и др. В случае, если главное реле вышло из строя, необходимо его заменить. В данной инструкции будет описан процесс замены главного реле на Ваз 21124.

Шаг 1: Подготовка и инструменты

Перед заменой главного реле на Ваз 21124, убедитесь, что автомобиль полностью выключен и стоит на ровной поверхности. Для проведения замены вам потребуются следующие инструменты:

• Отвертка
• Ключ для откручивания клемм
• Новое главное реле (совместимое с Ваз 21124)

Шаг 2: Определение расположения главного реле

Главное реле на Ваз 21124 располагается в моторном отсеке автомобиля, обычно на боковой стенке или передней панели. Вам понадобится отвертка для снятия крышки главного реле.

Шаг 3: Отключение клеммы питания

Перед заменой главного реле, необходимо отключить клемму питания автомобиля. Для этого используйте ключ для откручивания клемм. Будьте осторожны и не допускайте короткого замыкания.

Шаг 4: Снятие старого главного реле

После отключения клеммы питания, аккуратно снимите крышку главного реле с помощью отвертки. Затем вытащите старое главное реле из разъема, осторожно отсоединив все провода.

Шаг 5: Установка нового главного реле

Установите новое главное реле на место старого, подсоединив все провода. Убедитесь, что все провода надежно закреплены и не образуют короткого замыкания.

Шаг 6: Подключение клеммы питания

После установки нового главного реле, подключите клемму питания автомобиля, используя ключ для закручивания клемм. Убедитесь, что клемма питания надежно закреплена и обеспечивает хороший контакт.

После завершения всех шагов замены главного реле, убедитесь, что все провода и клеммы надежно закреплены. Затем включите автомобиль и проверьте работу различных систем, чтобы убедиться, что главное реле функционирует должным образом.

Обратите внимание: Если у вас нет достаточного опыта и знаний в области автомобильного ремонта, рекомендуется обратиться к специалистам или авторизованному сервисному центру для замены главного реле на Ваз 21124.

Распиновка главного реле Ваз 21124

Описание и схема подключения

Главное реле Ваз 21124 имеет 4 контакта. Общий обозначается буквой Б и соединяется с положительным (+) полюсом автомобильной электросистемы. Контакт 30 питается от аккумулятора и используется для подачи напряжения на реле. Контакт 87 соединяется с нагрузкой и обеспечивает подачу питания на электрические узлы автомобиля. Контакт 86 соединяется с управляющим устройством, например, выключателем.

Согласно схеме подключения, контакты 30 и 87 главного реле Ваз 21124 являются нормально разомкнутыми (НР), то есть когда реле не срабатывает, эти контакты не соединены между собой. Когда на контакт 86 подается управляющий сигнал, реле срабатывает, контакты 30 и 87 замыкаются (ЗМ), и подача питания на нагрузку осуществляется.

Важно отметить, что при подключении главного реле Ваз 21124 необходимо соблюдать полярность. Контакт Б реле, который обозначается +, соединяется с положительной клеммой аккумулятора или другого источника питания. Неправильное подключение реле может привести к перегоранию защитных предохранителей или поломке электрических устройств автомобиля.

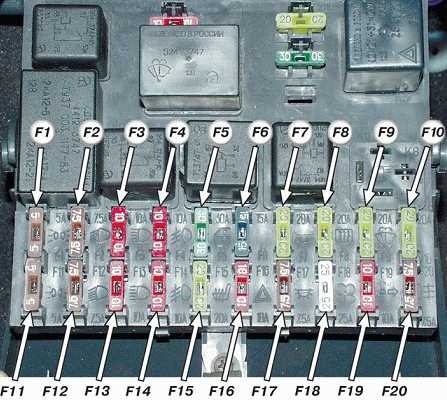

Местоположение главного реле на Ваз 21124

Главное реле на автомобиле Ваз 21124 располагается в моторном отсеке, вблизи батареи, на передней панели, рядом с предохранителями. Эта деталь отвечает за подачу электроэнергии на различные системы автомобиля, такие как система зажигания, система питания и другие.

Местоположение главного реле важно знать для проведения ремонтных работ или замены этой детали. При возникновении проблем с электрическим оборудованием автомобиля, рекомендуется проверить состояние главного реле и, если необходимо, заменить его на новое. Для доступа к главному реле необходимо снять крышку моторного отсека и найти его по схеме расположения предохранителей и реле.

Зачем нужно главное реле на Ваз 21124

Функции главного реле

• Защита от перегрузок и короткого замыкания. Главное реле контролирует электрическую нагрузку, поступающую на различные системы автомобиля. Если нагрузка превышает предельно допустимое значение или происходит короткое замыкание, реле автоматически отключает питание, предотвращая возможные повреждения.
• Контроль электропитания. Главное реле также отвечает за контроль электропитания различных систем, включая взбрызгиватели топлива, печку, систему зажигания и другие. Оно регулирует подачу питания в зависимости от нагрузки и требований каждой системы.

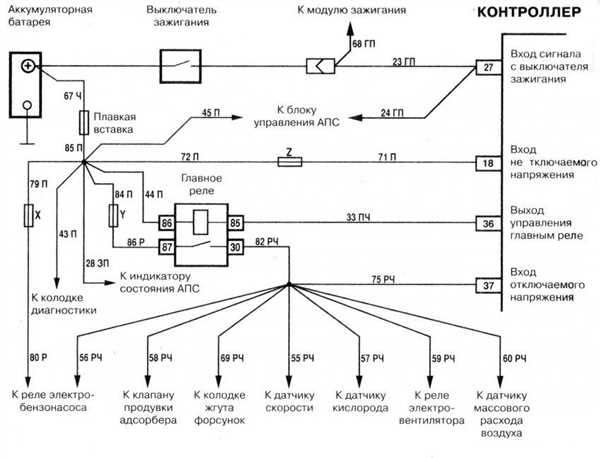

Схема подключения главного реле

Главное реле на Ваз 21124 подключается в цепь электропитания различных систем автомобиля. Обычно оно устанавливается непосредственно на печке или на панели приборов, где находятся другие реле и предохранители.

Схема подключения главного реле может немного отличаться в зависимости от конкретной модели и годов выпуска автомобиля. Однако, в большинстве случаев, реле имеет два входных контакта и один выходной контакт.

Входные контакты главного реле подключаются к источнику питания, например, проводу от аккумулятора или другой системы автомобиля. Выходной контакт реле подключается к системе, для которой предназначено электропитание.

Для более точной информации о схеме подключения главного реле на Ваз 21124 рекомендуется обратиться к руководству по ремонту и эксплуатации автомобиля.

В итоге, главное реле на Ваз 21124 необходимо для безопасной и надежной работы электрической системы автомобиля. Оно выполняет функцию защиты от перегрузок и короткого замыкания, а также контролирует электропитание различных систем. Следуя схеме подключения и инструкциям, можно убедиться в правильной работе главного реле и обеспечить бесперебойное функционирование автомобиля.

Проблемы с главным реле на Ваз 21124 и их решение

Одной из распространенных проблем является поломка или неправильное функционирование реле. Это может произойти из-за износа контактов, коррозии или дефекта в самом реле. Если главное реле не работает должным образом, это может привести к проблемам с запуском двигателя или отключению электрических приборов.

Один из способов решить эту проблему — замена главного реле на новое. Для этого необходимо отключить аккумулятор, чтобы избежать возможного короткого замыкания. Затем необходимо удалить старое реле, отсоединив его от соответствующих проводов. Новое реле следует установить на его место и подключить провода в соответствии со схемой подключения.

Вторым способом решения проблемы может быть ремонт главного реле. Для этого необходимо восстановить контакты или очистить их от коррозии. Это может быть сложной и трудоемкой задачей, поэтому рекомендуется обратиться к квалифицированному автомеханику или электрику.

Не следует забывать, что проблемы с главным реле на Ваз 21124 могут быть связаны не только с самим реле, но и с другими элементами электрической системы автомобиля. Поэтому перед решением проблемы с реле рекомендуется провести диагностику всей системы, чтобы исключить возможность других неисправностей.

В любом случае, в случае проблем с главным реле на Ваз 21124, рекомендуется обратиться к специалистам, чтобы получить квалифицированную помощь и решить проблему надежно и безопасно.
